Krok 01.
Drukowanie alignera

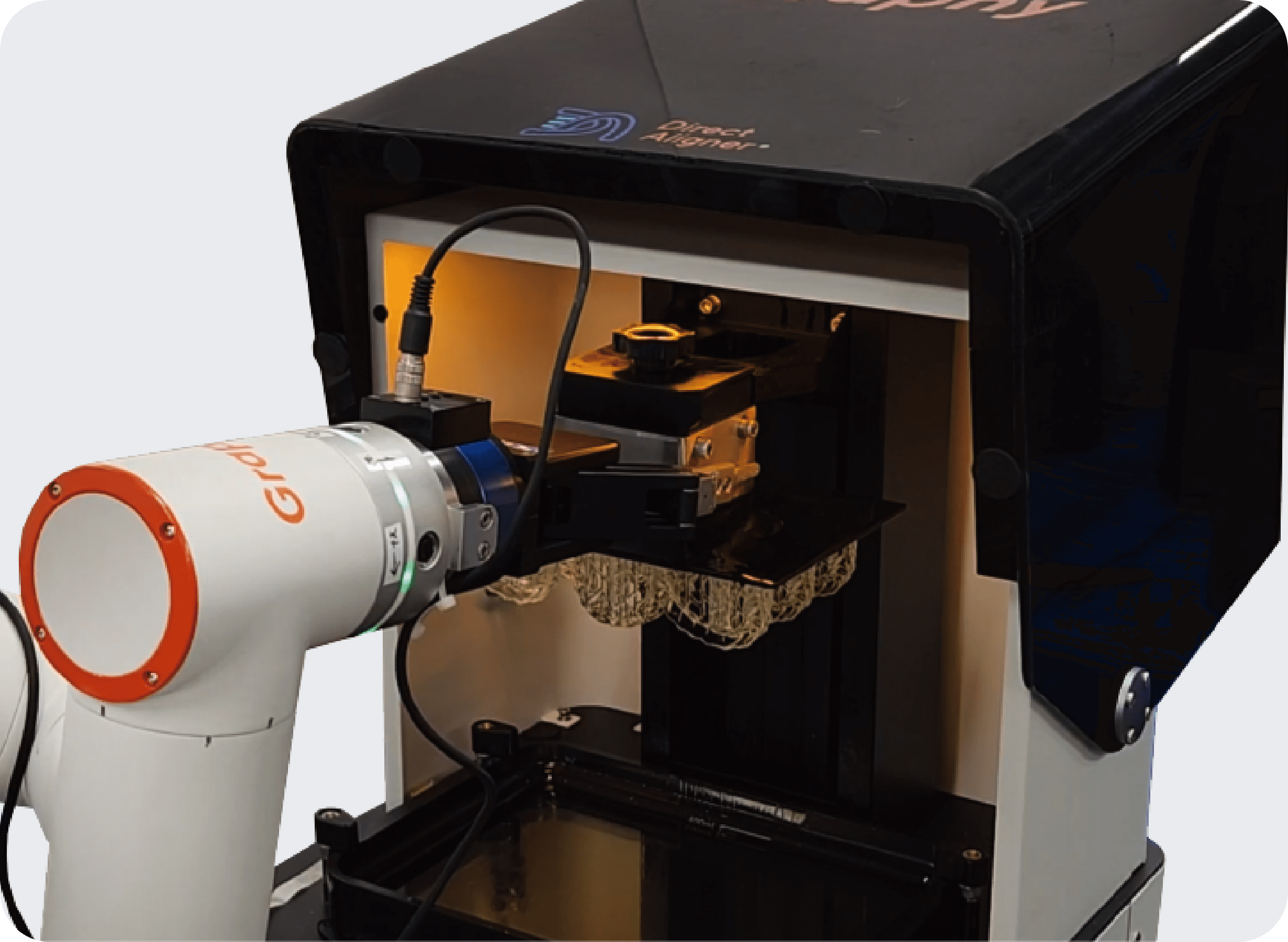

Gdy Tera Harz Smart Robot (THSR) podniesie pióro i dotknie ekranu LCD, druk rozpocznie się.
Po zakończeniu drukowania drzwi drukarki otworzą się.
Pomiń, aby przejść do informacji o produkcie
Tera Harz Smart Robot – inteligentny robot do Shape Memory Aligner
Tera Harz Smart Robot to więcej niż urządzenie – to kompletny, nowoczesny system, który rozwija ideę pierwszego na świecie Shape Memory Aligner. Integrując precyzyjne, sterowane cyfrowo procesy, robot zapewnia powtarzalne rezultaty, większą efektywność i intuicyjną obsługę. Rozwiązanie Graphy automatyzuje kluczowe kroki przygotowania i wykończenia SMA, dzięki czemu laboratoria i gabinety mogą szybciej uzyskać wysokiej jakości, stabilne termicznie alignery z pamięcią kształtu.
Krok 02.
Odłącz platformę roboczą

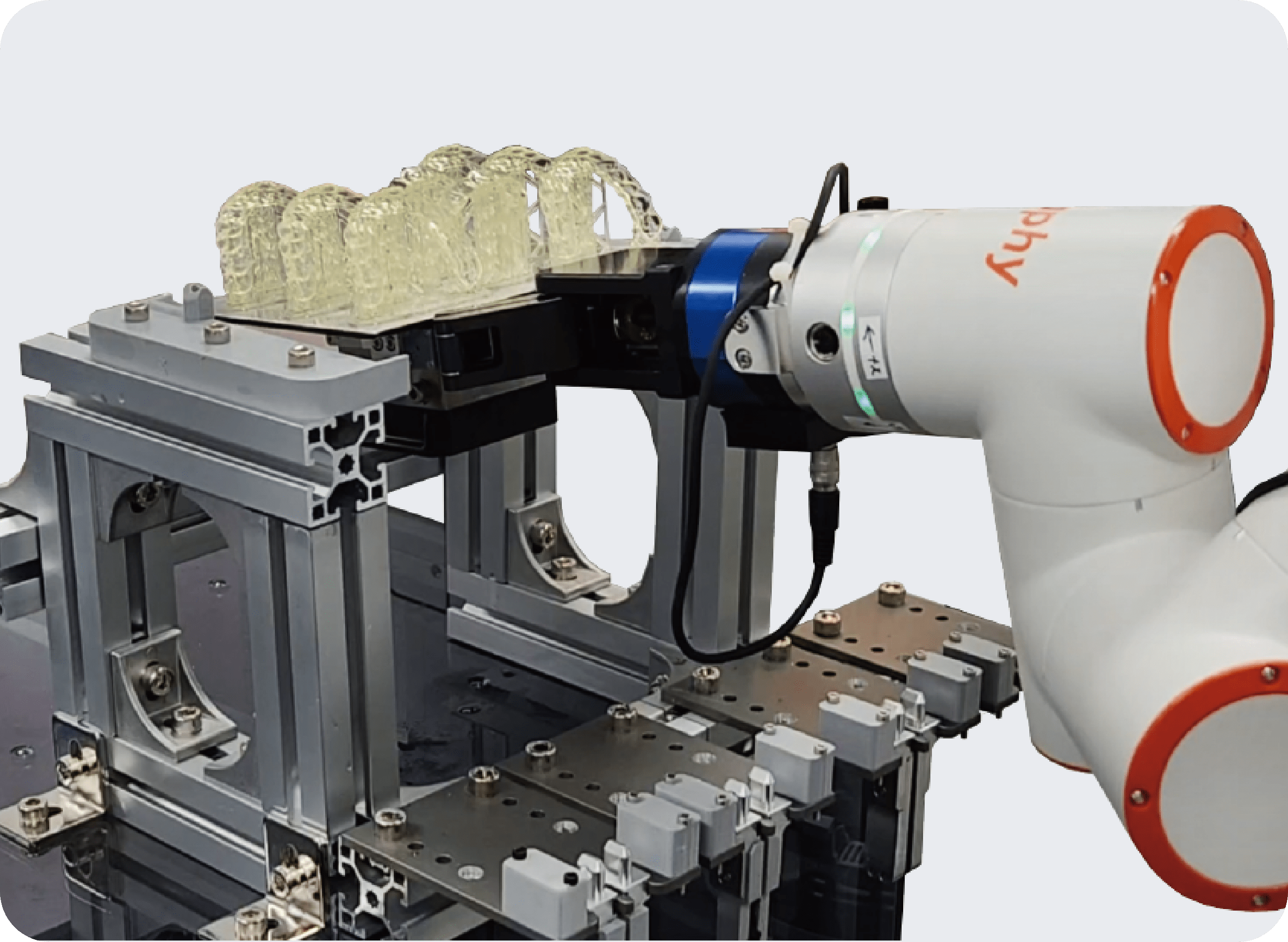

Tera Harz Smart Robot (THSR) luzuje pokrętło mocujące platformę w drukarce i wyjmuje ją.
Następnie platforma zostaje odwrócona i zamocowana na przyrządzie do demontażu alignera (alignment disassembly jig).
Krok 03.
Usuń aligner

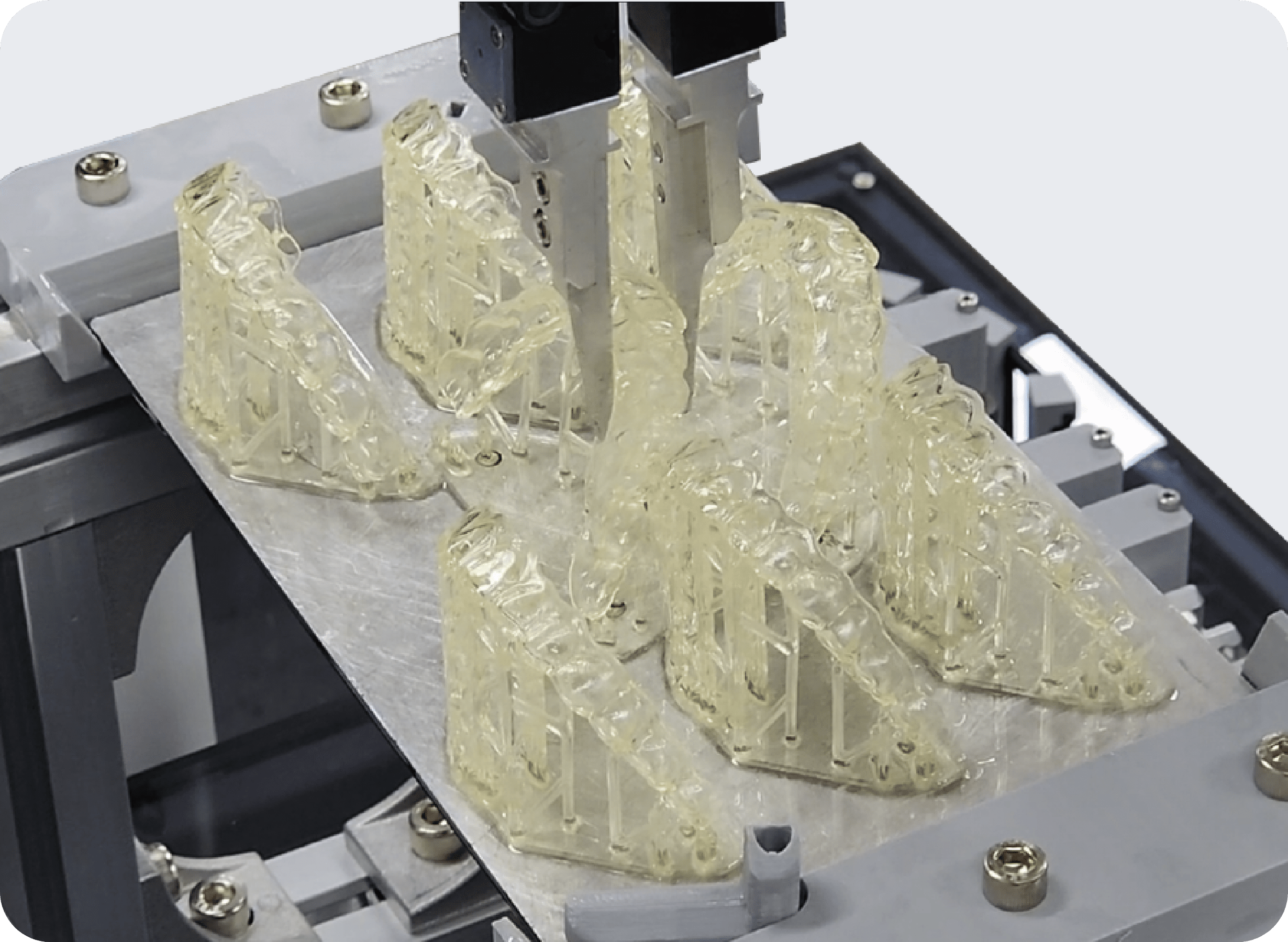

Użyj końcówki, aby wstępnie oddzielić aligner od podpór.
Po zmianie końcówki całkowicie odłącz wstępnie oddzielony aligner.
Ułóż oddzielone alignery i zamocuj je kolejno na uchwycie Spinnera.
Krok 04.
Usuwanie żywicy

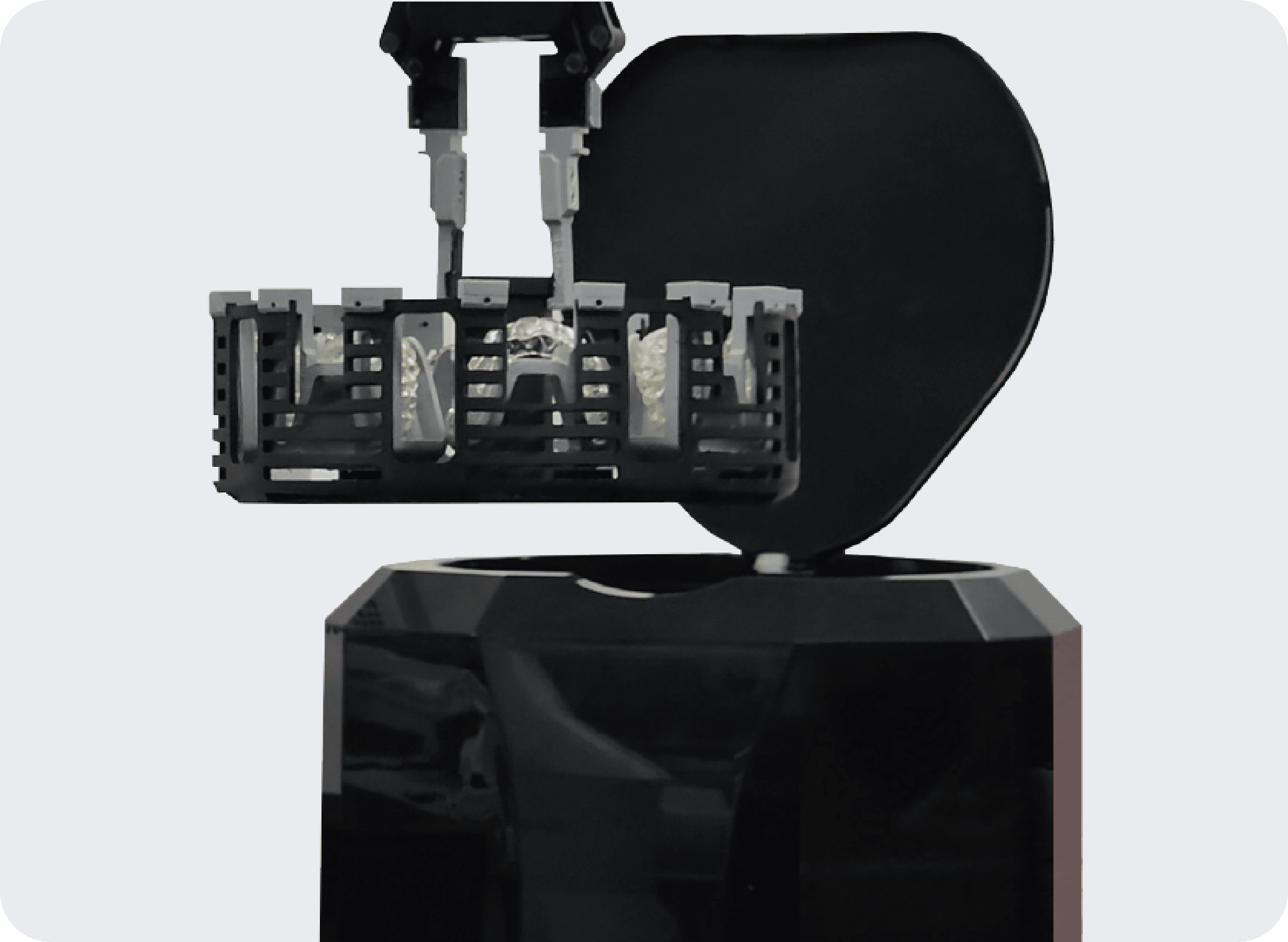

Podnieś uchwyt Spinnera i zamontuj go na urządzeniu Spinner.
Po zamocowaniu przekręć cyfrowe pokrętło spinnera, aby rozpocząć proces usuwania żywicy.
Po zakończeniu procesu otwórz drzwi i wyjmij uchwyt.
Krok 05.
Utwardzanie

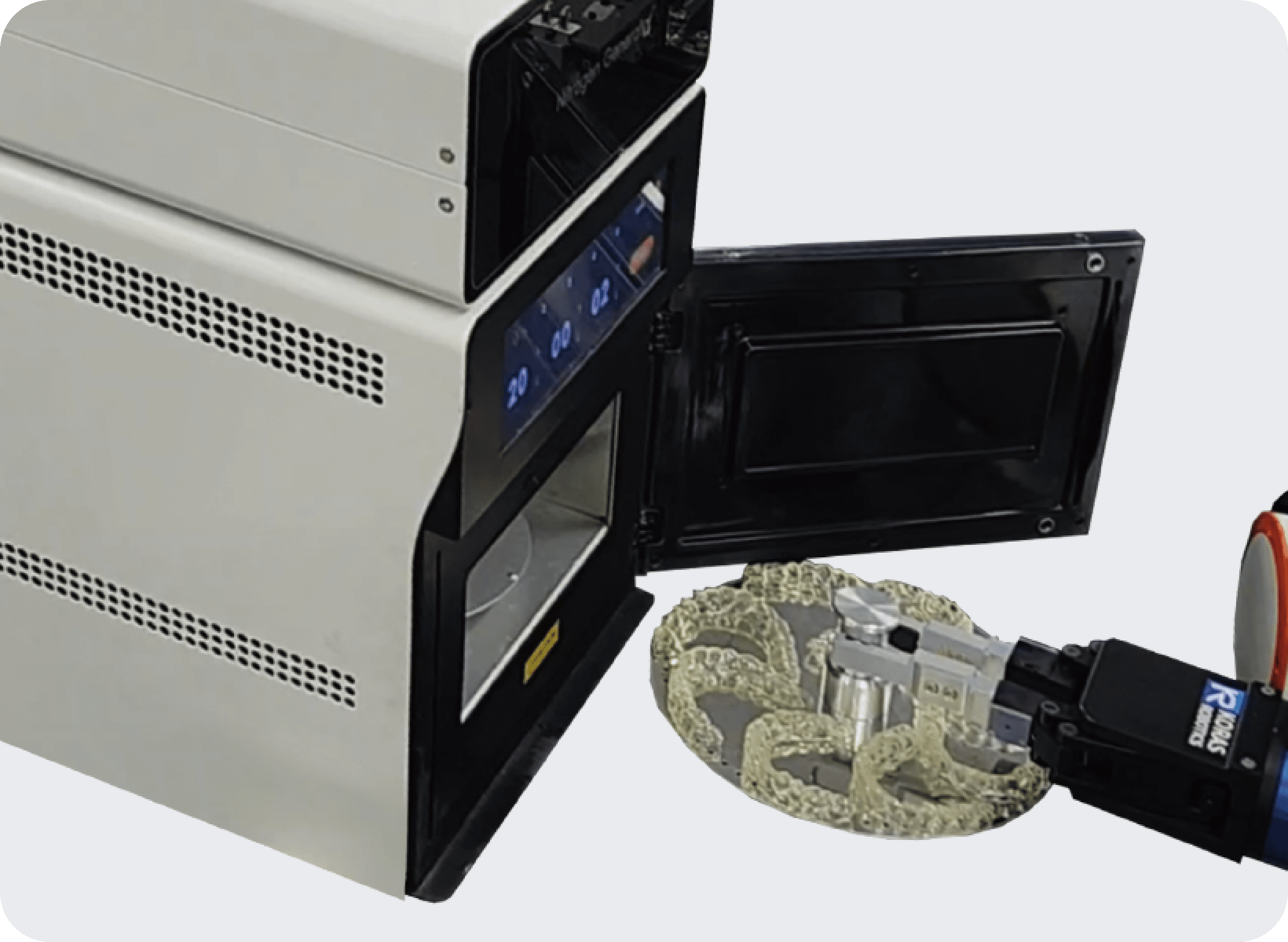

Zdejmij każdy aligner z uchwytu Spinnera i zamocuj go na płycie do utwardzania (do 8 szt.).
Podnieś płytę do utwardzania i umieść ją w urządzeniu.
Zamknij drzwi i naciśnij ekran LCD, aby rozpocząć utwardzanie.
| Właściwość | Jednostka | Tera Harz Smart Robot | Uwagi |
|---|---|---|---|
| Nazwa produktu | – | Tera Harz Smart Robot (Model: R2K2U) | |
| Informacje | – | Automatyczna produkcja dla Shape Memory Aligner (SMA) | |
| Wymiary systemu | m | ok. 1,6 (W) × 1,7 (D) × 1,6 (H) | bez komputera (PC) |
| Masa | kg | 358 (cały system) 22 (sam robot) | |
| Liczba osi napędowych robota | oś | 6 | |
| Funkcje | – | Automatyczne drukowanie SMA; automatyczna wirówka; automatyczne utwardzanie w azocie; praca ciągła dzięki automatycznemu podawaniu materiału | |
| Stosowana żywica | – | Tera Harz Clear | |
| Pobór mocy | kW | ok. 3 | |
| Napięcie znamionowe | V / A | 220 VAC, 10 A | |
| Gwarancja | – | 1 rok |
